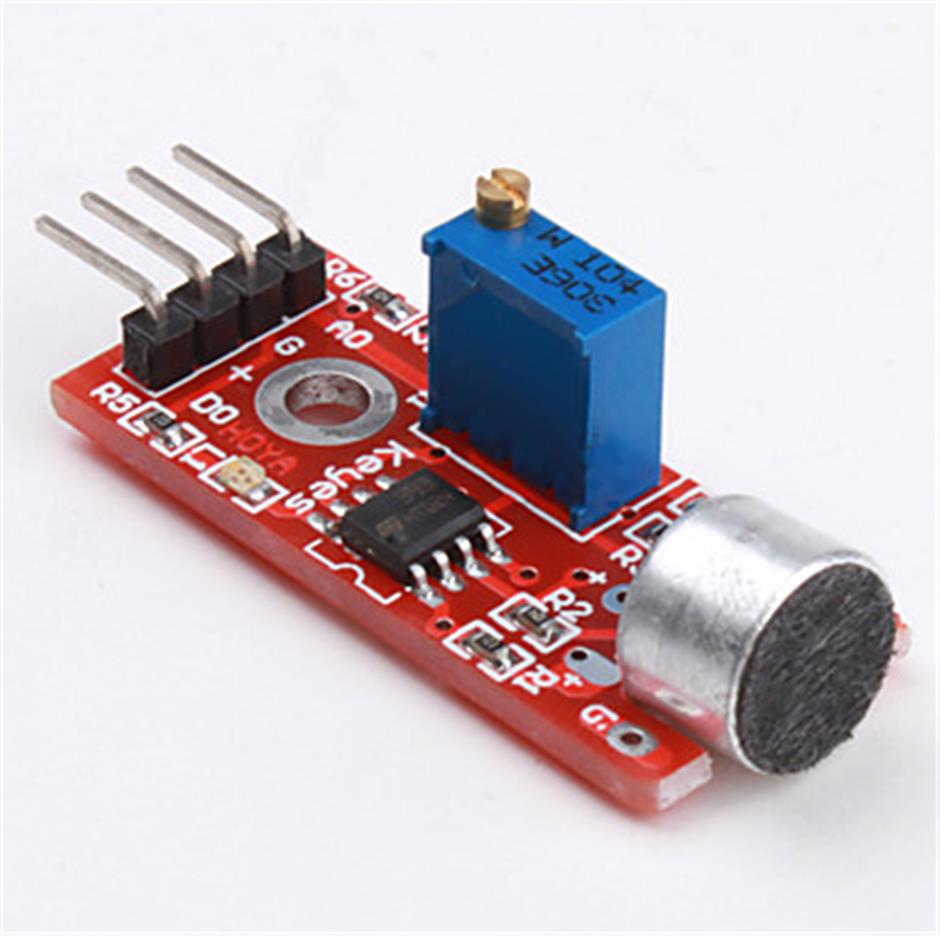

این ماژول دارای یک میکروفن خازنی استاندارد است که از یک مدار تقویت کننده آپ امپ ترکیب شده است. ماژول دارای دو
LED قرمز است. با اتصال ولتاژ تغذیه به ماژول
LED پاور روشن میشود. با افزایش صدای محیط و رسیدن آن به آستانه تنظیم شده،
LED دیگر روشن میشود. با استفاده از پتانسیومتر تعبیه شده روی ماژول می توانید حساسیت سنسور را تنظیم نمایید. از دیگر ویژگی های این ماژول این است که علاوه بر خروجی دیجیتال ، دارای یک خروجی آنلالوگ نیز می باشد که به شما برای اندازه‌گیری شدت صوت نیز کمک می نماید.
ماژول سنسور میکروفون با خروجی های آنالوگ و دیجیتال / مقایسه کننده می تواند با
Arduino Uno / Due / Mega / Leonardo و با دیگر میکروکنترلرها استفاده شود.
PINOUT:
AO: خروجی آنالوگ
G: زمین
+:
VCC مثبت (3
V-5.5V Nominal: 3.0V - 5.0V)
DO: خروجی لاجیک برای زمانی که شدت صدا به آستانه برسد که این قابل تنظیم توسط مولتی ترن میباشد
امکانات:
- 3mm سوراخ پیچ
- منبع تغذیه DC 5V
- خروجی آنالوگ
- پتانسیومتر که آستانه خروجی دیجیتالی را تنظیم می کند
- میکروفون حساس بالا
- LED نشانگر قدرت
- LED تشخیص سیگنال
