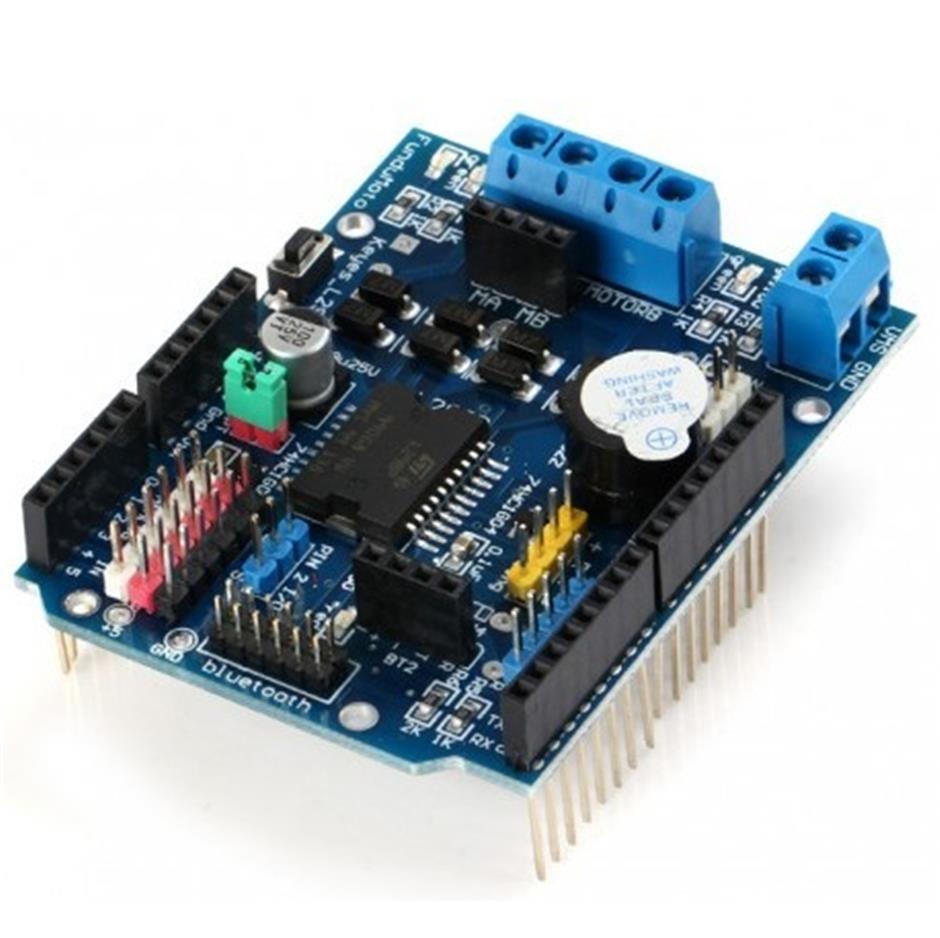

شیلد موتور آردوینو براساس PL298 است که یک درایور dual full-bridge است که برای راه‌اندازی بارهای القائی مانند رله‌ها ،سلونوئیدها ،موتورهای استپ و DC طراحی شده است. . سرعت و جهت موتور میتواند جداگانه کنترل شود. ابن شیلد دارای دو کانال
A و
B میباشد که هر کانال با 2 پین آردینو کنترل میشود، به کار گیری این کانال ها به طور جداگانه 2 موتور
DC و استفاده از آنها با یکدیگر 1 استپ موتور را میتواند درایو کند.
به علاوه این شیلد با استفاده از یک منبع خارجی تغذیه میشود که معمولا از طریق آداپتور یا باتری تامین میشود.
هشدار : برای جلوگیری از اتصال کوتاه بین بین ترمینال موتور و
USB در آردینو هدرها باید به درایور متصل شود. با این کار سطح درایور ها بالا میرود و از اتصال کوتاه جلوگیری میشود.
مشخصات:
- ولتاژ کاری: 5V- 12V
- حداکثر جریان: 2A برای هر کانال
- کنترل کننده موتور: L298P ،دو موتور DC یا یک استپر موتور را راه‌اندازی می‌کند.
- حداکثر جریان :2 آمپر در هر کانال یا حداکثر 4 آمپر (با منبع تغذیه خارجی)
- حساسیت فعلی: 1.65V/A
