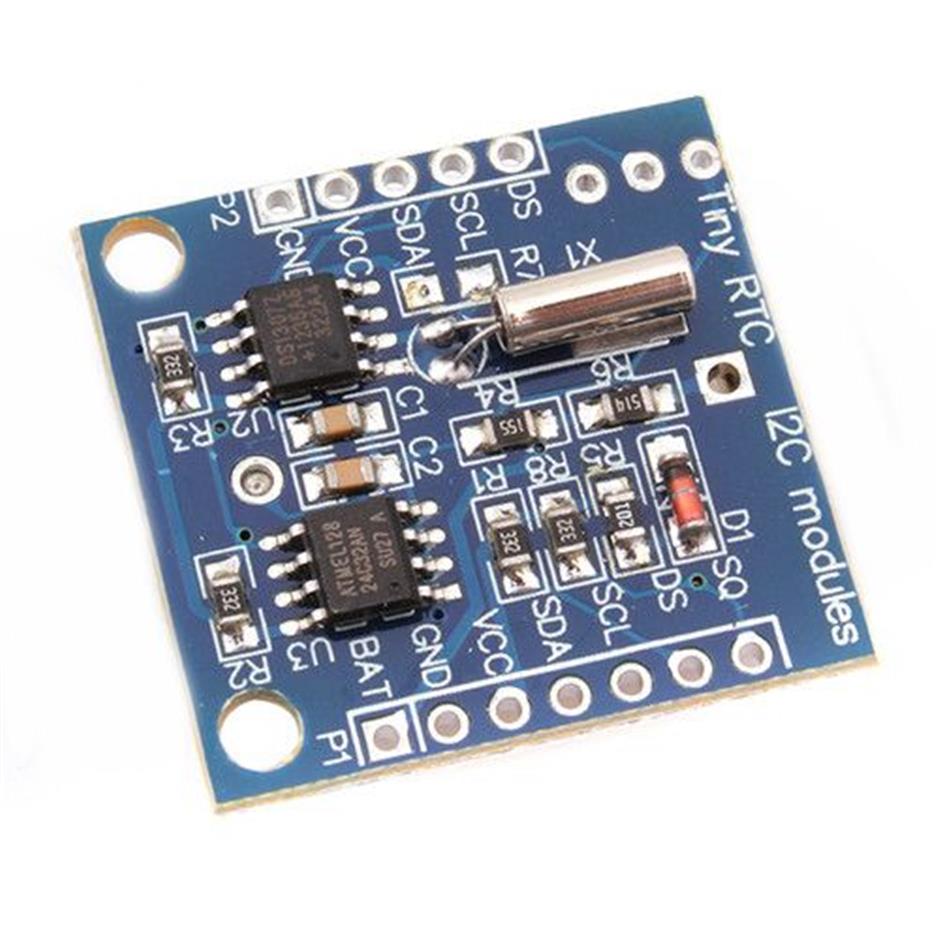

این ماژول که به همراه باتری میباشد برای محاسبه و نگهداری زمان واقعی
real time clock میباشد و میتواند ساعت، دقیقه، ثانیه، روز، ماه، سال و ایام هفته را نگهداری و پردازش كند. این ماژول از طریق ارتباط 2 سیمه
I2C به آردوینو متصل میشود. بر روی این ماژول علاوه بر
RTC ، یك
EEPROM سریال به شماره 24
C32 با حافظه 32 كیلوبیت تعبیه شده كه از طریق رابط
I2C مشترك میتوان به آن دسترسی داشت
.
این ماژول به طور اتوماتیک برای ماه های 30 روزه و سال کبیسه تصحیح میشود و همچنین برای فرمت های 12 و 24 ساعته قادر به کار است
مشخصات:
- رابط 2 سیمه I2C
- 56 بایت حافظه غیر فرار در دسترس
- جریان مصرفی باطری backup كمتر از 500nA
- امكان دسترسی به EEPROM سریال
- ابعاد 2.8 در 2.8 سانتی متر
نحوه اتصال ماژول با آردینو UNO:
این ماژول قابل استفاده با آردینو و سایر میکرو کنترلرها میباشد. برای استفاده از ان باید پین های
SCL, SDA,VCC, GND به پین های متناظر در میکرو متصل شود، توجه شود
Vcc باید به
+5V/VIN وصل شود.
