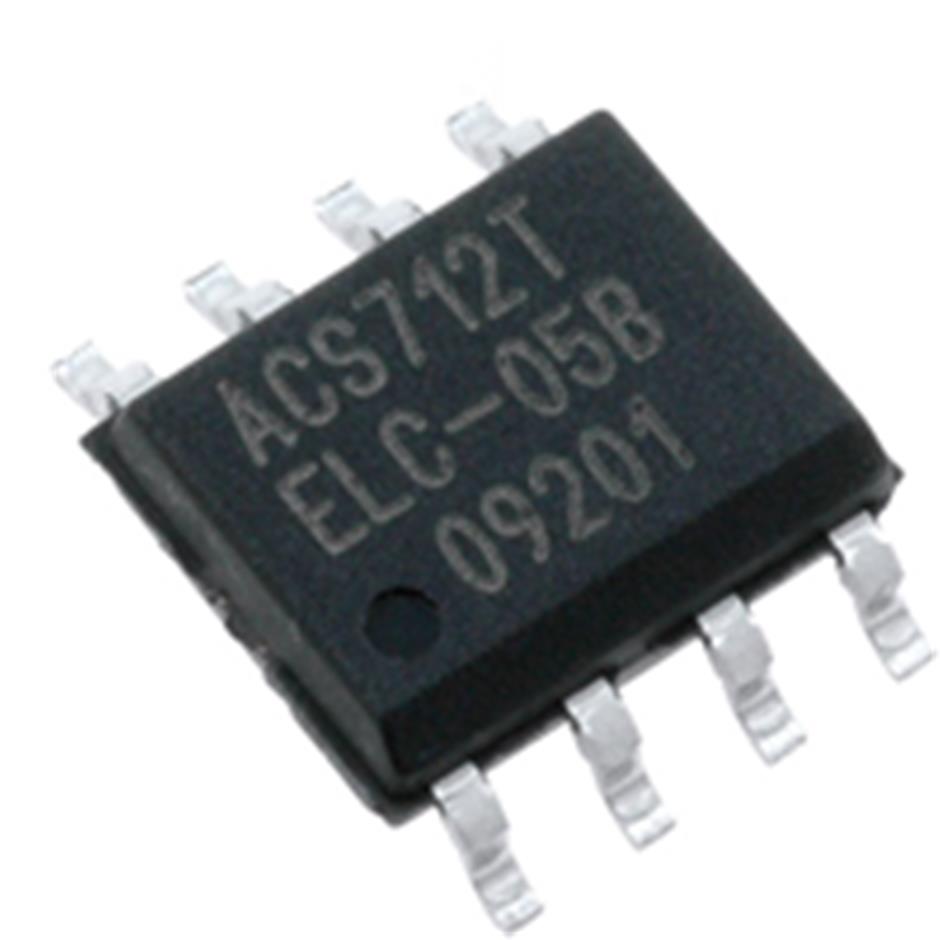

ACS712ELC-05BT

ACS712ELCRT-05 COPY

پارت نامبر کد کالا قیمت وضعیت
ACS712ELC-05BT 102004001 891,300 ریال موجود است
به دلیل نوسانات ارزی، ابتدا با فروشگاه قیمت کنونی کالا را هماهنگ نمایید.
تاریخ به‌روز رسانی قیمت محصول: ۱۴۰۳/۱/۶ ساعت 11:50:46 صبح
ضمیمه ها
دانلود 104002008.pdf
توضیحات:

آی سی های سری ACS712 سنسور جریان اثرهال و از محصولات شرکت Allegro هستند. از این سنسورها میتوان برای اندازه گیری جریانهای AC و DC در صنعت، خودرو و سیستمهای ارتباطی و دیگر تجهیزات الکترونیک استفاده کرد. طراحی این قطعه SMD بگونه ای است که مهندسین و طراحان سیستمهای الکترونیک به راحتی میتوانند از آن در سیستمها و تولیدات خود بهره گیرند. از عمده کاربردهای این سنسور میتوان به کنترل موتور، منابع تغذیه سوئیچینگ و سیستمهای محافظ در برابر اضافه جریان اشاره کرد.

این قطعه شامل یک مدار اثر هال دقیق با آفست پایین و یک مسیر جریان از جنس مس با خلوص بالاست. مسیر جریان بگونه ای طراحی شده که از نزدیک چیپ اثر هال عبور میکند. عبور جریان از مسیر هادی مس میدانی مغناطیسی تولید میکند که بوسیله سنسور اثر هال مجتمع شده دریافت و به ولتاژی متناسب با شدت میدان تبدیل میشود. دقت این سنسور بواسطه نزدیکی سیگنال مغناطیس با مبدل اثر هال بهینه شده است. با عبور جریان و ایجاد میدان مغناطیسی ولتاژی متناسب با جریان عبوری توسط آی سی اثر هال ایجاد میشود. بخش اثر هال این سنسور که با استفاده از تکنولوژی BiCMOS ساخته شده، آفست کمی دارد و با قابلیت برش سیگنال یا chopping پایدار شده است. ضخامت مسیر جریان در این سنسور بگونه ای است که میتواند تا 5 برابر جریان نامی سنسور را تحمل کند. مقاومت الکتریکی مسیر جریان تنها 1.2 میلی اهم است که نتیجتا توان تلفاتی ناچیزی خوهد داشت. مسیر عبور جریان نیز از لحاظ الکتریکی از قسمت الکترونیک سنسور ایزوله است. این سنسور در قالب SOIC با 8 پایه تولید و عرضه شده است.


توضیحات سنسور جریان
ولتاژ (V) 8 جریان ورودی (mA) 10
جریان خروجی (mA) 3 محدوده دمای کاری (C°) -40 ~85
پهنای باند (KHZ) 80 طول (mm) 7
عرض (mm) 1.5 ارتفاع (mm) 2

مشخصات و مزایا:


مسیر سیگنال آنالوگ با نویز پذیری پایین

قابلیت تنظیم پهنای باند از طریق پین Filter
زمان پاسخ 5 میکروثانیه به جریان ورودی لحظه ای
پهنای باند 50 کیلوهرتز
خطای کلی 1.5 درصد در دمای ◦TA=25
مقاومت 1.2 میلی اهم برای مسیر جریان
حداقل ایزولاسیون ولتاژ 2.1 کیلو ولت بین پینهای 1 تا 4 و پینهای 5 تا 8
ابعاد کوچک در قالب SOIC با 8 پایه
ولتاژ تغذیه 5 ولت
حساسیت 66 تا 185میلی ولت به ازاء هر آمپر
ایجاد ولتاژ خروجی متناسب با جریانهای AC و DC
دقت کالیبره شده توسط کارخانه
خروجی با پایداری بالا
هیسترزیس مغناطیسی نزدیک به صفر
خروجی سنسور متناسب ولتاژ تغذیه
