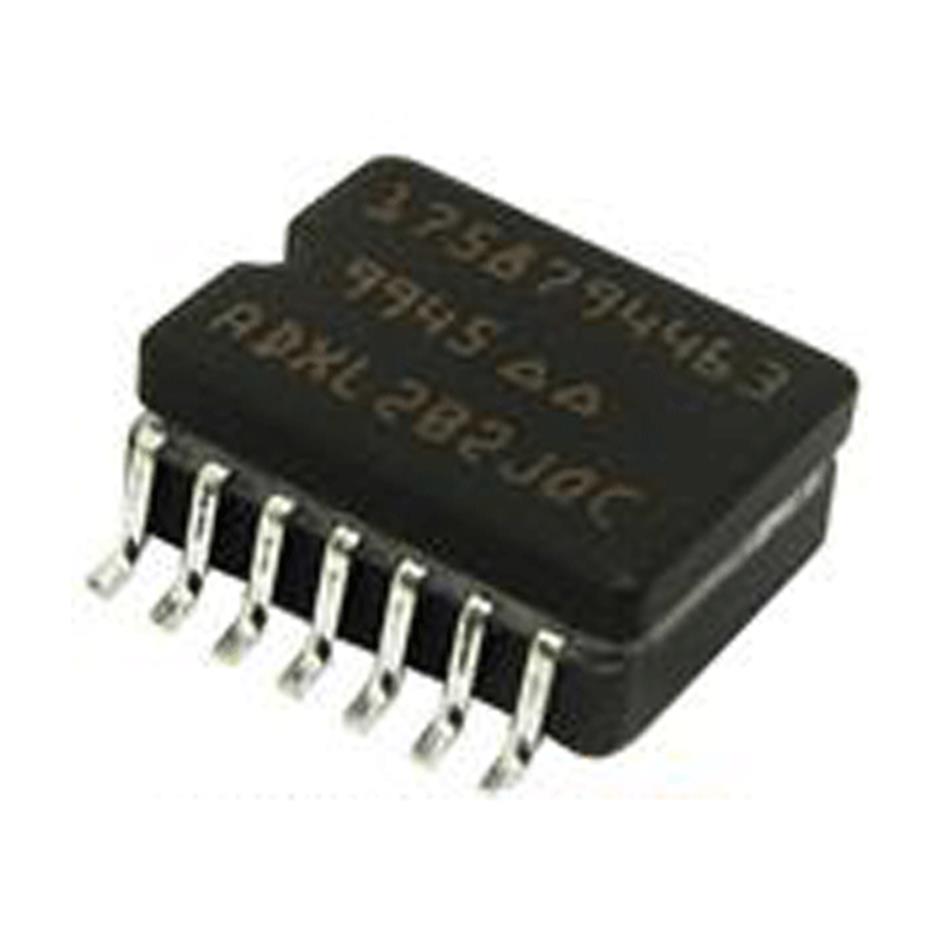

ADXL202 یک شتاب سنج با توان مصرفی کم دو محوری است. ( محصول شرکت آنالوگ دیوایس AD )
که توانایی اندازه گیری تا +-2g ( منظور از g شتاب زمین است ) را دارد و می تواند هم شتاب های داینامیک ( مثل ویبره ) و هم شتاب های استاتیک ( مثل شتاب زمین ) را به خوبی اندازه گیری کند .
خروجی دو عدد پالس با PWM متغیر است که می توان به طور مستقیم با میکرو کنترلر اندازه گیری کرد.
به وسیله این شتاب سنج می توانید با یک بار انتگرال گیری از شتاب به سرعت دست یابید و با یک بار دیگر انتگرال گیری از سرعت به مکان متحرک دست یابید.
این سنسور می تواند در تشخیص مکان متحرک شما ( ربات ) استفاده شود وهمچنین می توانید زاویه سطحی که بروی آن قرار دارد را نیز اندازه گیری کند.
| توضیحات شتاب سنج، حرکت و زاویه |
| محدوده دمای کاری (C°) |
0 ~ +70 |
ولتاژ (V) |
3 - 5.25 |
| رنج اندازه گیری (g) |
+/-2 |
طول (mm) |
4 |
| عرض (mm) |
4 |
ارتفاع (mm) |
1.5 |
این سنسور می تواند در تشخیص مکان متحرک شما ( ربات ) استفاده شود وهمچنین می توانید زاویه سطحی که بروی آن قرار دارد را نیز اندازه گیری کند.
مشخصات :
ولتاژ ورودی از 3 تا 5.25 ولت
دقت بالا : 5 mg در فرکانس 60 هرتز
پهنای باند ADXL202 قابل تنظیم از 0.01 هرنز تا 5 کیلو هرتز
سرعت بسیار زیاد نسبت به سنسور های الکترولیتی ، جیوه ای و یا گرمایی
پریود موج خروجی قابل تغییر از 0.5 میلی ثانیه تا 10 میلی ثانیه ( به وسیله یک مقاومت )
کاربرد ها :
زلزله نگاری
مکان یابی مطلق
کنترل سیستم های متحرک
اندازه گیری انحراف های دو محوری
سیستم های امنیتی ( حساس به لرزش و ضربه)
