این برد قابل استفاده در منسوجات پارچه ای و لباس های هوشمند میباشد و قابل شستشو میباشد
بورد اصلی آردوینو

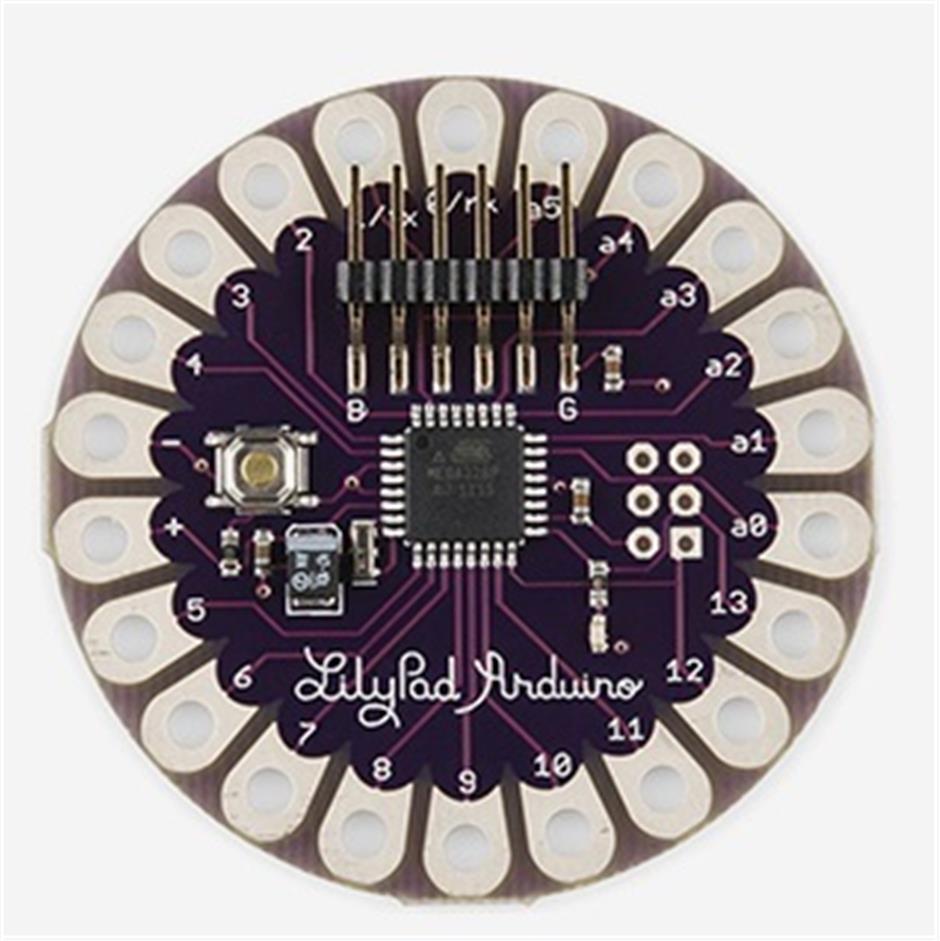

LilyPad یک کامپیوتر کوچک قابل دوختن است که می‌تواند به پارچه دوخته شود و به دیگر قطعات الکترونیکی با نخ هادی متصل گردد. این بورد
LilyPad دارای 22 پین ( گلبرگ نقره‌ای) است. هر کدام از این پین‌ها ،به استثنای (+) و (-) ،می‌توانند ورودی و خروجی یک دستگاه متصل را کنترل کنند ( مانند روشنایی ،موتور یا سوئیچ). این بورد براساس میکروکنترلر
ATmega328V است که این میکروکنترلر یک مربع سیاه در مرکز بورد است و می‌توان آن را با استفاده از محیط نرم‌افزاری آردوینو ،برنامه‌ریزی کرد
.
این برد بر خلاف بردهای دیگر آردوینو پورت
USB ندارد و برای پروگرام کردن آن به یک مبدل
USB به سریال نیاز است ولی هر رابط سازگار با استاندارد
FTDI نیز قابل استفاده است ، البته این برد را به راحتی می توانید از طریق بردهای دیگر آردوینو برنامه ریزی کنید (رابط
USB به سریال آردینو مانند آردینو
UNO عمل میکند و درایور های یکسانی دارند)
مشخصات:
- تعداد کل پین‌ها: 22 پین
- تعداد پین‌های I/O دیجیتالی: 14 پین
- تعداد پین‌های ورودی آنالوگ: 6 پین
- تعداد پین‌های PWM: 6 پین
- منبع تغذیه بورد: 2.7V – 5.5V
- جریان DC در هر پین I/O: 40 ma
- حافظه SRAM: 1KB
- حافظه EEPROM: 512KB
- سرعت کلاک: 512Kbyte
- قطر PCB: 50mm
- ضخامت PCB: 0.8mm
نحوه پروگرام کردن با استفاده از برد USB 2 Serial:
برد آردینو را از طریق آداپتور
USB به سریال و کابل
USB به کامپیوتر متصل کنید
LED Blank را ازمسیر زیر باز کنید:
File > Examples >01.Basics > Blink
در مرحله بعد از مسیر زیر نوع برد و پورت را مشخص کنید
Tools > Board
یر روی
upload کلیک کرده وبعد از چند لحظه دیده میشود که
led های
RX-TX بر روی برد شروع به فلش زدن میکنند و در صورت
upload صحیح، پیام
Done uploading داده میشود
