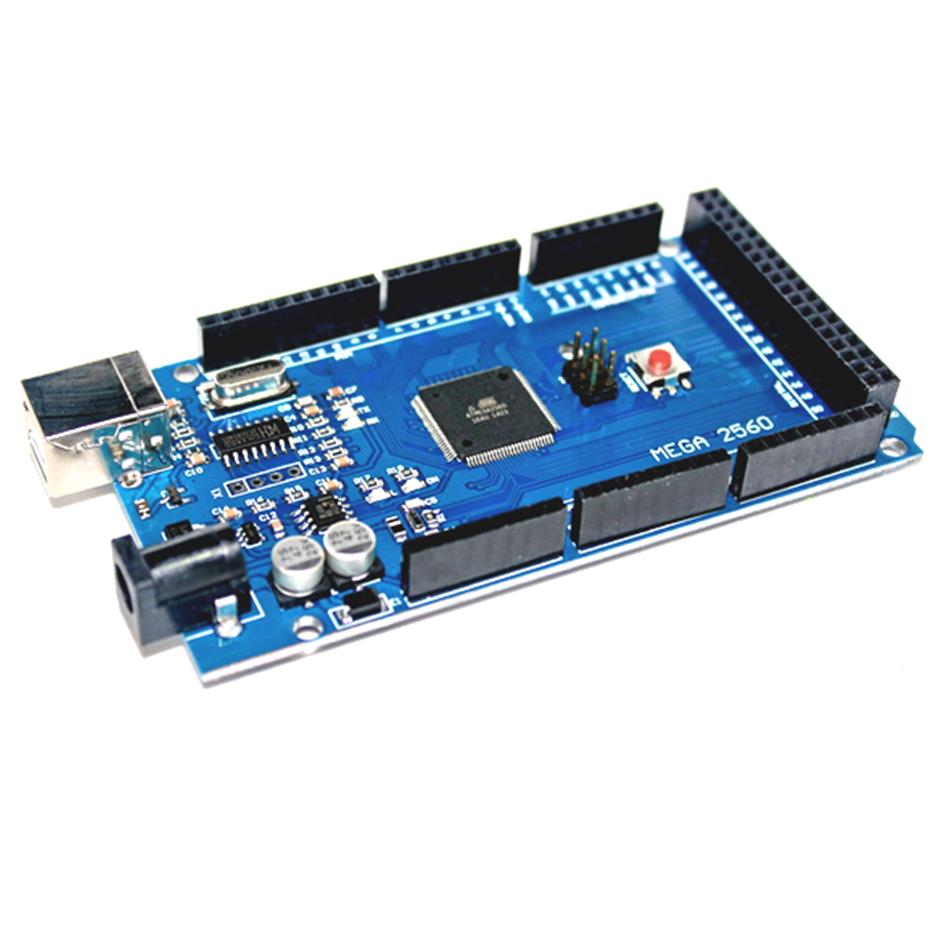

یک بورد براساس
ATmega2560 است که دارای 54 پین و ورودی/ خروجی دیجیتالی ،16 ورودی آنالوگ و 4 پورت
UART ،یک اسیلاتور کریستالی
16MHZ ،یک اتصال
USB ،یک اتصال
ICSP و یک دکمه ریست است
. این برد شامل هر چیزی است که یک میکرو کنترلر نیاز دارد برای مثال اتصال آن به کامپیوتر توسط کابل
USB و یا پاور کردن ان توسط آداپتور
AC-DC و یا یاتری برای شروع به کار. این برد تمامی قابلیت های
UNO را داراست.
این برد با اکثر شیلد هایی که با آردینو
Demilanover یا
Diecimila طراحی شده است سازگار میباشد و در مقاسه با ورژن های قبلی دارای ویژگی های زیر است:
- اضافه شدن پین های SDA و SCL نزدیک به پین AREF و دو پین جدید دیگر نزدیک به پین RESET.
- پین IOREF که به شیلدها ها اجازه می دهد تا با ولتاژ برد سازگار باشند. در آینده، شیلدها هم با AVR که با 5V کار می کنند و هم با Arduino Due که با 3.3V کار می کنند، سازگار است. دومین پین متصل نیست، که برای اهداف آینده رزرو شده است.
- مدار ریست قوی تر
- استفاده از چیپ CH340 برای رابط USB به سریال
مشخصات:
میکروکنترلر :
ATmega2560
ولتاژ کاری: 5 ولت
ولتاژ ورودی پیشنهادی:
6-20 ولت
محدوده ولتاژ ورودی:
6-20 ولت
تعداد پین های
I/O: 54
پین های آنالوگ ورودی: 16
جریان
DC در هر پین:
40 ma
جریان
DC برای پین ولتاژ تغذیه:
50 ma
حافظه فلش:
256 KB
حافظه
SRAM:
8 KB
حافظه
EEPROM:
4KB
فرکانس کلاک:
16MHZ
