| پارت نامبر |
کد کالا |
قیمت |
وضعیت |
|

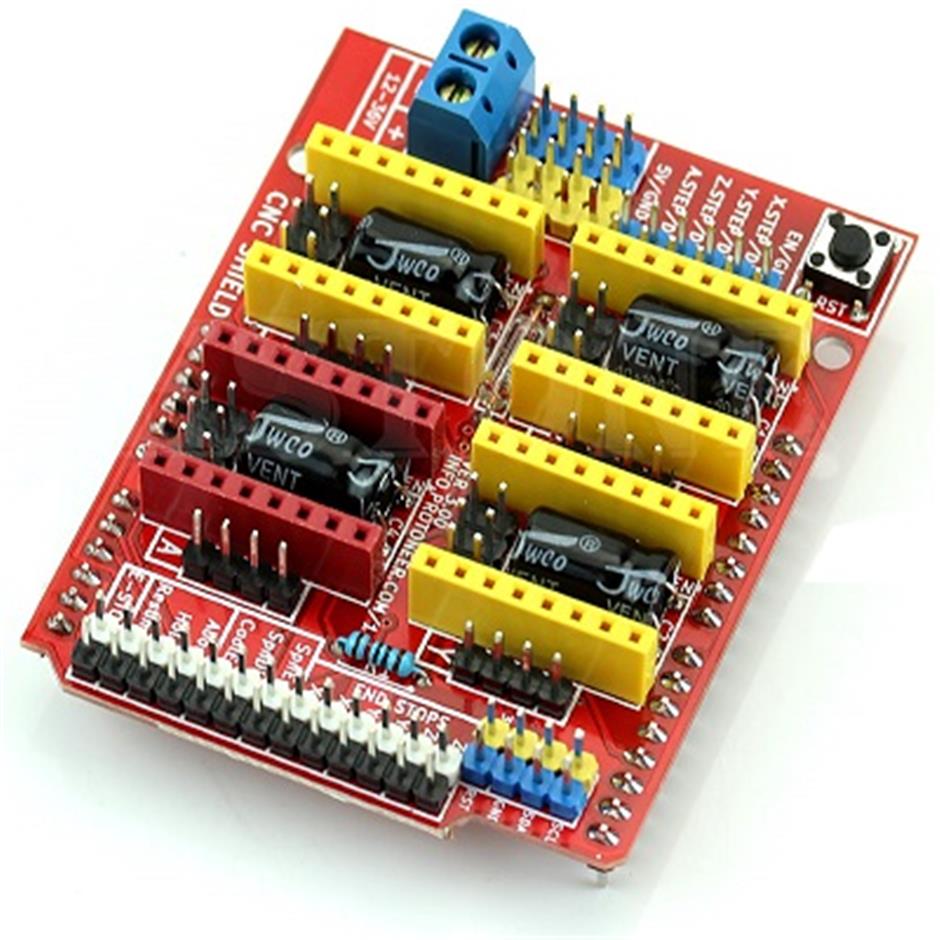

ARDUINO CNC SHEILD |
118004088 |
783,600 ریال |
موجود است
|
به دلیل نوسانات ارزی، ابتدا با فروشگاه قیمت کنونی کالا را هماهنگ نمایید.
تاریخ به‌روز رسانی قیمت محصول: ۱۴۰۳/۱۰/۱ ساعت 12:50:45 عصر
برای ساخت CNC میتوان از این مجموعه ارزان استفاده کرد هرچند ابن مجموعه قادر به اجرای تمام دستورات g code نیستن ولی با این حال انتخاب مناسبی برای شروع هستند. شیلد CNC آردوینو مناسب برای راه انداری دستگاه های فرز کاری یا CNC ، برنده های لیزر و مانند آن است. به کمک این شیلد و آردوینو UNO قادر خواهید بود چهار استپر موتور را کنترل کنید. هر استپر موتور فقط از دو پورت I/O استفاده میکند و این باعث میشود که استفاده از آن بسیار راحت باشد.
روی این شیلد 4 قسمت برای قرار دادن درایور موتور ها تعبیه شده که از 3 تای آن میتوانید برای محور های x و y و z استفاده کنید و از درایور چهارم برای مصارف دلخواه استفاده کنید. انتخاب درایور به قدرت موتور شما مربوط میشه اگر قدرت موتور شما زیر 2.2 آمپر هست یک از دو درایور A4988 و یا DRV8825 رو انتخاب کنید
مشخصات:
ولتاژ مورد نیاز: 12 تا 36 ولت DC
پروتکل ارتباطی: I2C
ماژول های استپ درایو سازگار: DRV8825 و A4988
8 پین مادگی برای تغذیه و 7 پین نری
را ه اندازی:
بعد از اتصال شیلد به آردینو UNO و نصب کتابخانه و کنترلر GRBL میتوانید کار با این دستگاه را به این ترتیب شروع کنید.
اتصال PC به برد آردینو از طریق کابل سریال انجام میشود.
Baud rate را بر روی 9600 قرار دهید و open را بزنید
اگر اتصال انجام شد کلمه open به close/ reset تبدیل میشود
Start را بزنید
